Nagy pontosságú time code és word clock generátor (sync box)
Áttekintés

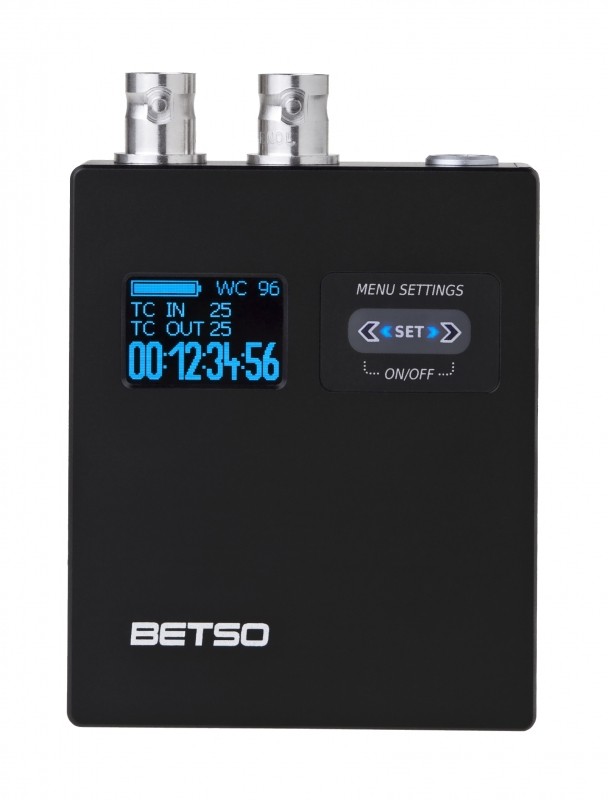

Az SBOX-1N egy rendkívül pontos, kisméretű és megfizethető time code és word clock generátor. Legfőbb előnye, hogy time code szinkronizáció terén iparág vezető a precizitását illetően, valamint hogy a „plug and play“ képességének köszönhetően meglepően egyszerűen használható, emellett 1“-os nagy OLED kijelzővel rendelkezik, energia felhasználása a jó tervezésnek köszönhetően optimális. Az SBOX-1N használatával többet sosem vész el a szinkron.
Legfőbb jellemzők
Minden time code és word clock formátum
Az SBOX-1N minden létező SMPTE time code formátumban képes fogadásra, precíz szinkronizálásra, illetve új time code generálására.
Ezen kívül minden általánosan használt word clock formátumot támogat, beleértve azok pull-up és pull-down opcióját is.
Rendkívül egyszerű használat
Mindössze az aktív time code-ot közvetítő kábelt kell csatlakoztatni, a többit az SBOX-1N-re bízhatjuk.
Az automatikus bekapcsolás és szinkronizáló funkció roppant felhasználóbarát és megbízható működést biztosít, mivel az SBOX-1N automatikusan megkülönbözteti a megfelelő time code formátumot, kalibrálja a belső TCXO-t és megkezdi a szinkronjel generálását.
A time code még akár két napos folyamatos használat után is kevesebb mint 0,5 képkocka elcsúszással szinkronizálódik a forráshoz.
Rendkívül pontos TCXO
A beépített nagy precizitású hőmérséklet-kompenzált kristály oszcillátoros TCXO 0,2 ppm frekvencia pontosságával képezi a berendezés alapját a stabil és pontos time code és word clock generáláshoz.
A TCXO kiemelkedő minősége révén jól illeszkedik a külső környezet változásaihoz, amikor hőmérséklet erősen ingadozhat napközben. Az SBOX-1N még extrém időjárási körülmények között is megtartja a time code szinkront.
TCXO kalibrálás
A kifinomult szoftver megoldásoknak köszönhetően az ultra pontos TCXO még tovább finomítható, hogy a 0,2 ppm pontosságnál is jobbat érjen el. Ezek a megoldások akár a szinkronizáció közben alkalmazhatók, amikor a TCXO pontosan a forrás time code-jához van kalibrálva, vagy amikor a Betso GPS-1 készülékhez, amely GPS atomórához való kalibrálást tesz lehetővé.
Ezt a pontosságot csaknem lehetetlen túlszárnyalni. És mint tudjuk, a time code szinkronizálás a pontosságról szól.
Csúcsminőségű kivitel
A precíz CNC megmunkálással járó gyártásnak, az anodizált alumínium öntvény anyagnak, a kiváló minőségű eredeti csatlakozóknak és egyéb alkatrészeknek köszönhetően az SBOX-1N rendkívül strapabíró, de ugyanakkor sokoldalú is.
Kicsi, könnyű, egyszerűen rögzíthető és óvható
Súlyából és méretéből adódóan az SBOX-1N egyike a legkisebb és legkönnyebb time code és word clock generátoroknak a piacon. Egyszerűen rögzíthető a legtöbb kamerán vagy fényképezőgépen. A felszerelés még könnyebb a Nylon Pouch védőtasak, vagy a Hot Shoe Holder segítségével.
Tápellátás
Az SBOX-1N két AA elemről üzemel, amelyek mintegy 60 órán keresztül képesek biztosítani a folyamatos time code generálást. Ezt a kiemelkedő eredményt a kijelző fényerejének csökkentésével, illetve készenléti módba állításával lehet elérni, amikor is a működést csak két LED jelzi.
2 AA méretű elem
Több mint 60 óra üzemidő
Minden elemtípussal használható
Műszaki adatok
Kijelző: 1“-os kék OLED szabályozható fényerővel
Méret: 75 x 62 x 20 mm
Tömeg (elemmel együtt): kb. 178 g
Mechanikai felépítés: CNC megmunkálású anodizált alumínium öntvény
Tápellátás: 2 x AA elem (alkáli, vagy lítium) / 2 x akku (NiMH, NiCd), külső tápegység 0,9-3 V DC
Áramfelvétel: 40-80 mA (üzemmódtól függően)
Elem élettartam: akár 50 (80) óra legalacsonyabb fényerővel, WC kikapcsolva, alkáli elemekkel (lítium)
SMPTE TC formátumok: 23,976 fps - 30 fps DF és NDF (0,5 és 2-szeres többszörözés: 11,98 fps - 60 fps is támogatott)
Kimeneti TC amplitúdó: -18 dBu és +6 dBu között szabályozható
Bemeneti TC érzékenység: 0,2-10 V (p-p)
TCXO kristály: hőmérséklet-kompenzált oszcillátor (+/- 0,2 ppm)
Pontossági hiba: kisebb mint 0,5 képkocka/24 óra
Word clock: 32-192 kHz, beleértve a PAL/SECAM és NTSC pull-up és pull-down funkciókat
További jellemzők
GPS kalibráció: a TCXO gyári GPS-alapú kalibrációja, jobb mint 0,1 ppm pontosság
Szinkron kalibráció: a szinkron kalibráció a master TCXO precizitását másolja
Kereszt szinkron: a kereszt szinkronizálás lehetővé teszi két különböző képkocka arány közötti time code szinkronizálást
Automatikus bekapcsolás: a készülék az aktív time code érzékelése után automatikusan bekapcsolódik
Kijelző iránya: 180°-kal elforgatható, ha az SBOX-1N fejjel lefelé kerül rögzítésre
TC eltolás: time code eltolása -10 és +10 képkocka között
Felhasználói beállítás: különféle beállítások, beleértve a preset értéket és külső time code- ot
GPS TC: pontos UTC time code szinkronizálás bárhol a világon
